Mach1GTO este o montura compacta si cu o masa redusa, construita pentru a avea un grad mare de portabilitate, care pastreaza in acelasi timp o rigiditate extrema si o excelenta capacitate de urmarire. Aceasta montura este un exemplu de arta electronica si mecanica, de perfectiune in design si constructie.

Aparitia camerelor CCD si a telescoapelor cu optica de inalta rezolutie au reusit sa puna presiune pe producatorii de monturi astfel incat acestia sa faca pasi importanti in domeniul preciziei de urmarire si ghidaj. Totodata, de o majora importanta era ca o montura sa fie usor de utilizat, cu ajustari si configuratii excte si usor de setat.    Astro-Physics a facut tot posibilul pentru a elimina frustrarile si limitarile inerente unei monturi de mai mici dimensiuni si astfel sa readuca componenta "distractiva" si simplitatea in cadrul pasiunii numita astronomie.

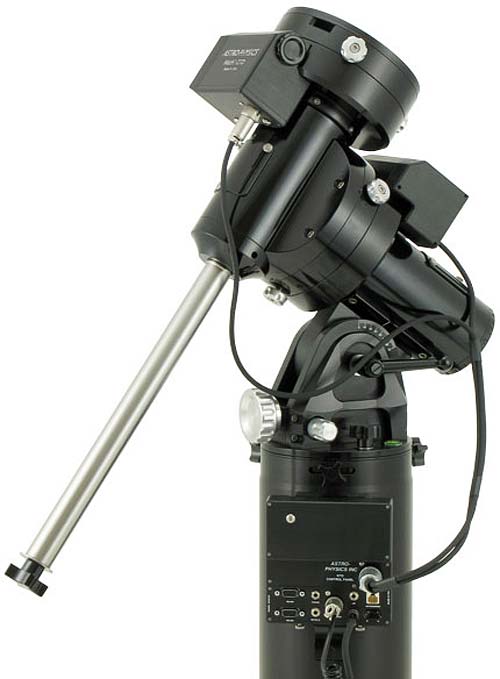

Montura Mach 1 GTO - Astrophysics

click pentru o imagine mai mare

Caracteristici

Roti melcate - pe ambele axe 150mm (5.9"), 225 dinti din aluminiu
Melc Brass, 18mm (0.709") diametru
Diametrul R.A. si Dec. 104mm (4.1") diametru
Rulmenti 78mm (3.1") diametru - 2 pe axa
Maxim pentru eroarea periodica 7 arc-secunde peak-to-peak (+/- 3.5arcsec) sau mai putin pentru fiecare ciclu
Diametrul axelor 60mm (2.36")
Gama de latitudine 0-70
Reglare azimutala 25 (+/- 12,5 de la centru)
Consumul motorului 400mA - pentru urmarire

2A - in timpul pozitionarii cu ambele motoare

Alimentare electrica 12V DC (11.5V-16V), 5amp
Capacitate Aproximativ 20kg (45lbs) telescop plus accesorii (fara contragreutati) in functie de lungimea telescopului.
Greutate 13kg; axa DEC 5.2kg; axa RA 7.3kg. Adaptatorul pentru stalp: 0.5kg
Bara pentru contragreutati 29mm x 368mm, 1.9kg. Se folosesc contragreutati de 6lb. sau 9lb. (neincluse)
Fixarea telecomenzii Mach1GTO este livrata impreuna cu un adaptor de fixare a telecomenzii pe majoritatea trepiedelor si o husa de protectie pentru telecomanda
Montare pe trepied/stalp Adaptorul pentru stalp este inclus, pentru un stalp cu diametru exterior de 6".
Trepiedul nu este inclus Pentru utilizare mai este necesar un trepied sau un stalp fix pe care sa fie instalata montura. Pot fi utilizate: Staplul portabil 6" Astrophysics, Trepiedul Eagle 6" Astrophysics, sau un trepied de lemn Baader Planetarium.
Garantie 2 ani
Alte detalii de instalare Pentru detalii asupra accesoriilor necesare pentru instalarea monturii pe trepied/stalp va rugam sa ne contactati.

Performante

Elementul central al monturii este un mecanism de precizie. Acesta este realizat si asamblat la Astrophysics si fiecare montura este testata individual pentru a ajunge sau a depasi toleranta maxima a erorii periodice de 7 arcsec. (+/- 3,5 arcsec.). Motoarele servo implementate sunt aceleasi motoare elvetiene implementate in monturile mai mari. Motoarele sunt supradimensionate si misca cu usurinta axele monturii la viteza maxima chiar si in conditii de inghet. Melcul este realizat incat sa aiba un filet helic, curat si precis pentru a reduce erorile periodice. Curba erorii periodice este lina, cu hopuri mici.

Corectiile erorilor periodice (PEC) pentru fiecare montura sunt optimizate prin multiple testari, rezultatul constituindu-l excelente performante. Eroarea de 7 arcsec. (+/-3,5 arcsec) este eroarea inerenta a axei RA a monturii fara utilizarea rutinei de reducerea software a erorilor periodice. In procesul testarii individuale a monturii, folosind programul PemPro este generata o curba PE unica ce este programata in fiecare montura. Activand optiunea de reducerea a erorilor periodice din telecomanda veti reducuce simtitor eroarea nativa obtinand astfel o acuratete sporita a urmaririi. PemPro este un program puternic de masurare a erorilor periodice si de reducere a lor, facilitate utila in special pentru fotografia de lunga durata. Cu timpul, pe masura ce mecanismul intern se uzeaza va fi necesara remasurarea si reprogramarea telecomenzii cu noile valori, fapt ce poate fi realizat de catre utilizator folosind acest program (necesita achizitionarea lui separata).

Desi montura este una usoara luand in considerare dimensiunile si capacitatea de incarcare, ea a fost fabricata din metale solide pentru a rezista fortelor imprimate de miscarile axiale, de telescopul montat sau conditiile meteo exterioare.Montura Mach 1 GTO - Astrophysics

Diferitele cabluri pot fi rutate prin montura pentru a asigura o functionare optima, fara blocaje. Ambele axe au orificii de 2" in centrul lor si santuri, astfel ca pot fi introduse cablurile camerelor ccd si altor accesorii prin axa RA pentru a iesi prin axa DEC. Nu exista restrictii de rotatie cu cablurile introduse in montura.



MoMontura Mach 1 GTO - Astrophysicsntura Mach1GTO se livreaza impreuna cu GTO Servo Drive, o telecomanda si programul PulseGuide pentru performanta maxima in timpul captarii de imagini. PulseGuide permite urmarirea cu precizie a asteriozilor, cometelor si a Lunii care se misca fata de stele. PulseGuide este si metoda preferata pentru initializarea si parcarea monturii in controlul de la distanta cand telecomanda nu este utilizata.

Intervalul de latiitudine al monturii permite sa fie folosita de la circa 0 pana la 70 latitudine. Scala laterala de latitudine si bula de nivel permit o ajustare in teren a monturii. Ajustarea azimutului are un interval de +-12,5 grade.

Daca detineti alte monturi ecuatoriale-germane de la Astrophysics (400 sau 600E) veti fi incantat de faptul ca multe din accesorii pot fi folosite la Mach1GTO.

Sistemul de miscare foloseste un motor servo DC, elvetian, controlat de un microprocesor cu o precizie de 0.05 arcsec pentru fiecare pas. Sistemul poate fi controlat cu precizie intr-o gama de viteza 4800:1 care permite 0.25x sideral pentru ghidaj manual si 1200x sideral pentru rotirea cu 5 grade/secunda.

Cutia de control GTOCP3 contine toata electronica necesara pentru a controla cele 2 motoare si softul pentru navigare cereasca. Telecomanda GTO este un mic calculator ce functioneaza ca un centru de comunicare pentru operarea monturii. Interfata este intuitiva si bogata in functii, iar firmware-ul poate fi updatat prin PC.

Versatilitate

Transportul aerian nu va fi o problema. Axele monturii se pot desface in 2 permitand introducerea monturii intr-o singura geanta de protectie ce satisface cerintele de transport aerian in cabina.

Suficient de sofisticata pentru a fi comandata de la distanta. Montura Mach1GTO a fost proiectata de la inceput pentru a utiliza la maxim avantajele electronicii. Canalul intern pentru cabluri permite utilizarea mai multor dispozitive evitand cosmarul cablurilor multiple care atarna de montura, se incalcesc si sunt miscate de axele monturii. Montura Mach1GTO utilizeaza aceeasi cutie de control a motoarelor servo, GTOCP3, utilizata si in monturile mai mari 900GTO si 1200GTO. Cutiile de control sunt interschimbabile intre aceste monturi. Folosind software-ul PulseGuide si conectand montura la un PC controlul de la distanta a monturii devine o placere.

Functioneaza cu acumulatori de 12V sau alte surse de alimentare reglabile.

Manete de blocaj si motoare care pot fi inter-schimbate (R.A. si Dec). Manetele de blocaj permit manipularea manuala a monturii in lipsa unei surse de curent. Motoarele RA si DEC sunt interschimbabile, astfel ca daca unul se defecteaza poate fi utilizat de urgenta celalalt motor in special pentru a misca axa RA.

Montura poate urmari peste meridian daca telescopul nu loveste stalpul sau trepiedul. Aceasta caracteristica permite utilizatorului realizarea de fotografii spre zenit fara a fi nevoit sa intrupa expunerea pentru a face o trecere peste meridian a monturii.

Alinierea polara este deosebit de usoara pentru o urmarire necritica. Montura poate fi aliniata folosind rutinele din telecomanda sau o luneta de aliniere polara (neinclusa) pentru a obtine o aliniere buna pentru observatii vizuale, ce poate fi rafinata ulterior la un nivel mai bun necesar pentru astrofotografie. Montura poate fi aliniata polar si in timpul zilei folosind rutina de aliniere polara in timpul zilei, permitand astfel urmarirea Soarelui, planetelor si a stelelor stralucitoare in timpul zilei.

Datorita telecomenzii un computer extern nu este necesar. Telecomanda este un calculator mic cu toate functiile si bazele de date necesare pentru observarea cerului. Ecranul fluorescent poate fi utilizat pana la temperaturi de -400C (imposibil de utilizat un PC sau PDA la aceste temperaturi). Firmware-ul telecomenzii poate fi updatat gratuit de catre utilizator pe masura ce sunt publicate noi versiuni.

Montura poate fi conectata si controlata printr-un calculator. Toate functiile motoarelor servo pot fi controlate printr-un PC sau laptop folosind programe populare de planetarium sau PulseGuide.

●Protocolul pentru GTOCP3 este disponibil gratuit pentru cei care vor sa dezvolte propriul software de control al monturii.

Mach1GTO este livrata impreuna cu un adaptor de fixare a telecomenzii pe majoritatea trepiedelor si o husa de protectie pentru telecomanda.

Adaptorul pentru stalp este inclus, pentru un stalp cu diametru exterior de 6".

Pentru utilizare mai este necesar un trepied sau un stalp fix.

Pret si disponibilitate

Pret cu TVA: 7260 Euro

Disponibilitate: in stoc si la comanda

Livrare: in functie de situatia stocului la momentul comenzii, in 2-3 saptamani daca este in stoc, in 2 -24 luni daca nu este in stoc.
