Spectrograf cu autoghidaj
Acest spectrograf este construit pentru a functiona cu camera CCD ST-7. Cu toate ca poate fi folosit si cu ST-8E, aceasta combinatie nu prezinta niciun avantaj pentru simplul motiv ca nu exista niciun avantaj in latimea de banda la folosirea camerelor de format mai mare. Spectrometrul si camera ST-7(sau 8) sunt cuplate si montate ca o unitate pe un telescop. Sistemul este foarte practic pentru a capta spectre, intrucat atat obiectul de interes cat si fanta de intrare a spectrometrului sunt proiectate simultan pe senzorul de imagine de ghidaj, permitand observarea si plasarea cu precizie a obiectului pe fanta.Fanta este iluminata din spate de un led in timpul instalarii, astfel ca va aparea clar pe cipul de ghidaj. Odata obiectul plasat pe fanta, cipul de autoghidaj va mentine obiectul in acest loc.
 |
Pret (TVA inclus): la cerere
|
|
click pentru a mari imaginea |
SGS poate fi folosit pentru a determina urmatoarele:
In cazul obiectelor stelare:

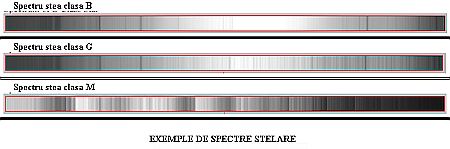

- Determinarea clasei spectrale a obiectelor
- Masurarea vitezei radiale
In cazul nebuloaselor:
- Determinarea liniilor spectrale
- Masurarea tariei relative a liniilor
Liniile de emisie in cazul nebuloasei M57
In cazul obiectelor galactice:
- Masurarea vitezei radiale (deplasarii spre rosu) a
galaxiilor luminoase
- Determinarea quasarilor
Spectrul galaxiei M104 - Sombrero
Graficul arata deplasarea spre rosu a galaxiei M104 fata de steaua Mu din UMA
Obtinerea de spectre de inalta rezolutie
Folosind reteaua de difractie de inalta rezolutie si fanta cea mai ingusta spectrograful este capabil sa rezolve linii de absorbtie foarte aproape unele de altele. Liniile duble de sodiu din imaginea de mai jos sunt usor separate desi se afla la numai 6 angstromi una de alta.
Liniile de magneziu ale celor 3 stele din imaginea urmatoare sunt separate de numai 5,4 angstromi.
Software
Spectrograful SGS se livreaza cu o versiune speciala a programului de achizitie de date CCDOPS si cu programul pentru analiza, de la SBIG, Spectral Calibration Program. Aceste programe transforma spectrograful intr-un instrument ideal de analiza.
Specificatii optice:
| Dispersia |
| Doua retele de difractie sunt disponnibile, pe un carusel, pentru o selectie rapida: |
| -150 lini pe mm (4,3 angstromi per pixel) |
| -600 lini pe mm (1,0 angstromi per pixel) |
| Latimea fantei |
| Doua fante interschimbabile sunt incluse: |
| -18 microni (pentru stele) |
| -72 microni (pentru galaxii) |
| Optimizat pentru utilizare pe telescoape cu rapoarte focale intre F/6,3 si F/10 |
| Rezolutia |
| -fanta ingusta si 600 linii/mm:: 2,4 angstromi |
| -fanta ingusta si 150 linii/mm:: 10 angstromi |
| -fanta larga si 600 linii/mm :: 10 angstromi |
| -fanta larga si 150 linii/mm:: 38 angstromi |
| Sensibilitate relativa fata de surse de lumina difuze |
| -fanta ingusta si 600 linii/mm:: 1.0 |
| -fanta ingusta si 15 linii/mm:: 4.0 |
| -fanta larga si 600 linii/mm:: 4.0 |
| -fanta larga si 150 linii/mm:: 16.0 |
Caracteristici
| Raport focal de input | F/6.3 x F/10 |
| Dispersie | 1.07 sau 9 angstromi/pixel |
| Rezolutie | liniile de emisie sunt inregistrate cu un FWHM de 2,4, 10 si 38 angstromi |
| Gama spectrala | 3800 - 7000 angstromi |
| Fanta | 18 microni sau 72 microni |
| Dimensiuni | 7,5X10X18cm |
| Greutate | 3lb. |
